Plasma- & Autogenzuschnitte

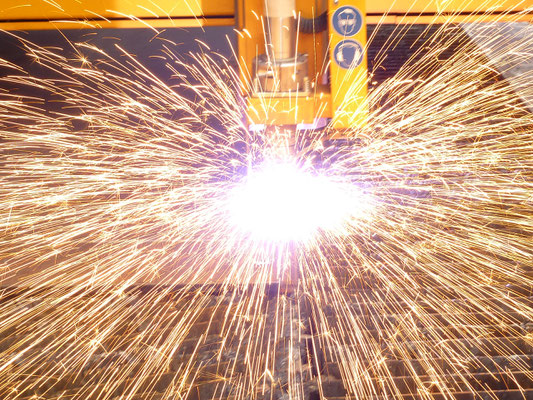

Die Plasmatechnik hat in den letzten Jahren große Fortschritte gemacht. Die Schnittqualitäten kommen der Qualität von Laserschnitten sehr nahe und das im Dickenbereich bis 30 mm zu deutlich geringeren Kosten.

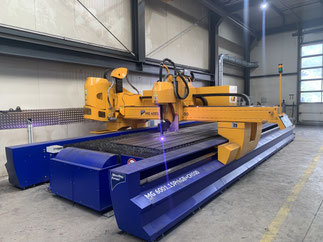

Unsere Schneideanlage ist auf dem aktuellen Stand der Technik. Der maximale Schneidbereich beträgt 6.000 mm x 2.000 mm.



Körner und Plasmamarkierer ermöglichen die Kennzeichnung

von Bauteilen und Linien.

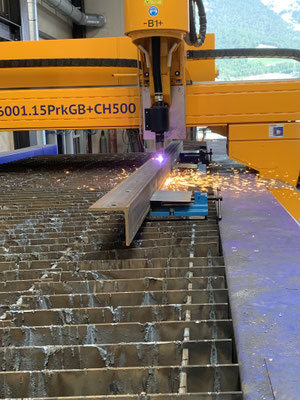

Plasmarotator mit vollautomatischem Support. Der Plasmarotator ist ein endlosdrehendes Fasenaggregat, welches speziell für die 3D-Bearbeitung von Flachmaterial, Rohren, Profilen und Behälterböden konstruiert wurde.

Die Rotatoreinheit ist über eine hochsteife Konstruktion an einem Z-Achsen-Support am Portal der Brennschneidanlage befestigt und verfügt durch den Aufbau mit einer drehenden 8-Achse und einer schwenkbaren A-Achse über eine äußerst hohe Dynamik und Agilität.

Durch einen spiralverzahnten Drehkranz wird dabei ein hochpräziser und sanfter Bewegungsablauf erzielt.



Und das kann unsere MicroStep Hypertherm Technologie XPR 170:



Schneidleistung unlegierter Stahl:

  • Lochstechen (Produktion)                   bis 30 mm
  • Produktionsschnitt                                 bis 30 mm
  • Kantenstart                                                bis 60 mm

Schneidleistung Aluminium:

  • Lochstechen (Produktion)                    bis 25 mm
  • Trennschnitt                                               bis 50 mm

Schneidleistung legierter Stahl:

  • Lochstechen (Produktion)                   bis 30 mm
  • Trennschnitt                                              bis 50 mm

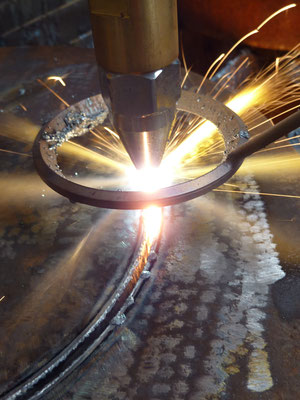

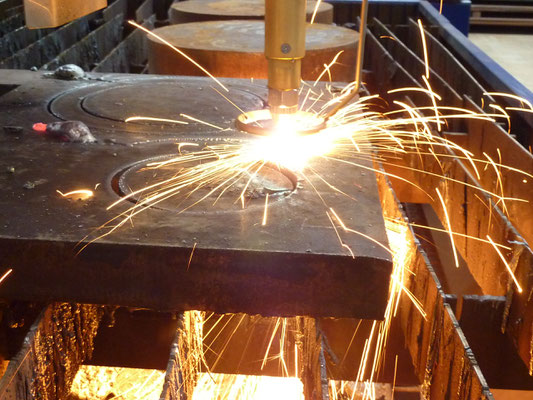

Schneidleistung Autogen:

  • Schneidleistung                                        bis 150 mm
  • Einzelgewichte                                          bis 3.000 kg

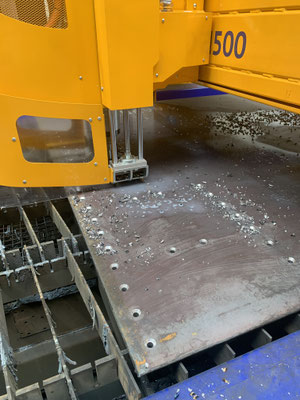

Schneidleistung Bohrspindel:



Bohren von/bis:            Ø 4 mm - Ø 40 mm

Gewinden von/bis:      M5 - M30

max. Materialstärke:   bis zu 100mm

Leistung:                          26,8 kW

Umdrehungen:              stufenlos bis zu 1829 rpm

Spindelhub:                    400 mm

Axialkraft:                        6800 N

Werkzeugaufnahme:   ISO 40 / SK 40

Werkzeugwechsel:       automatisch



Technische Ausrüstung:

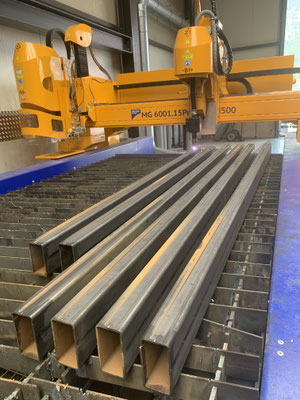

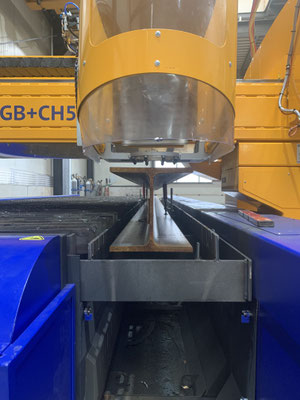

  • Schneidtisch mit Sektionalabsaugung 6.000 mm x 1.500 mm + 500 mm Schacht (Rohrschnitt)
  • Durch die von MicroStep entwickelte PowerHole® Technologie ist es möglich, die Winkelabweichungen beim Lochschneiden zu minimieren. Die Kompensation der Abweichung erfolgt hierbei durch ein Neigen des Plasmabrenners während des Lochschneidens



Videos

Fasenschnitt

Bohrung und nachträglicher Fasenschnitt

Flachstahlbearbeitung
